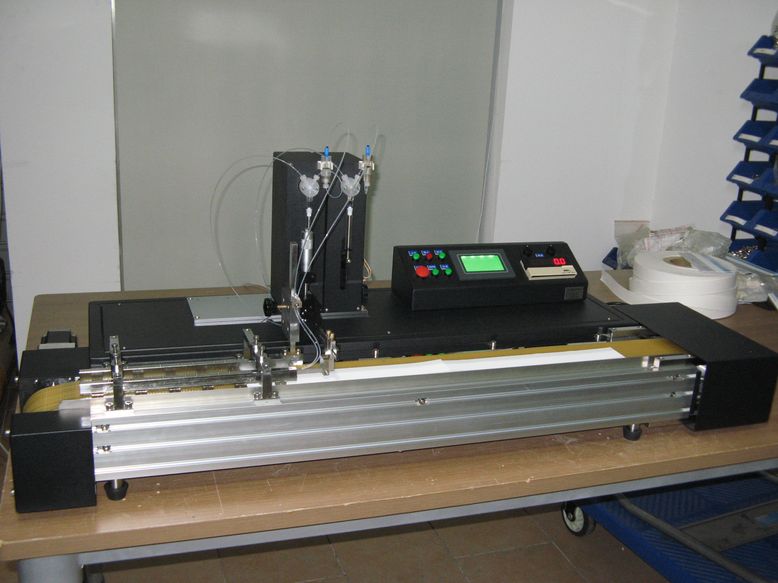

连续点膜机(划线机、划膜机、滑膜仪、喷膜仪、划膜机、膜包被仪、Conveyor Dispenser)
产品简介:


产品介绍

-

连续点膜机(划线机、划膜机)是胶体金、乳胶等快速诊断试剂条的生产设备。该设备能连续的把包被物质均一地包被在硝酸纤维素膜(NC膜)上,生产效率极高,机器配置两套注射泵(也可根据客户要求订制3台及3台以上),点膜管线为peek材质,不会划伤膜,C、T线可分别设定不同喷量,然后同时点膜该设备经过生产企业大规模应用,性能稳定可靠。

功能特性

注射泵:XLP6000,超高精度,每行程48000步;

驱动系统:步进电机+步进电机专用高精度减速机直连;

控制系统:PLC,平均无故障时间30万小时;

操作界面:触摸屏,全中文界面(根据客户需要,可显示为英文),操作简单

设定参数:各条线喷量(各线喷量可不同)喷点速度、清洗次数等;

高度调节:划线peek管高度可通过微分头精细调节;

清洗功能:按设定次数自动清洗;

倒吸功能:从出液端吸取溶液,适合点小样

技术指标

点膜速度:50—133 mm/s

喷量范围:0.5—10.0μl/cm (各条线可通过触摸屏分别设置不同喷量并同时喷点)

喷点精度:±0.5%

片材宽度40mm—100mm(更大尺寸可订制)

线条数量:2条(C、T线),更多线条数量可订制

电源:220V/0.3KVA

方案一:一条线对应一个泵,一针筒溶液点完后,机器停止,等待针筒重新抽满溶液再工作。

优点:不存在泵间差异,所以每条线喷量无差异;

缺点:划线点膜速度不够快。

方案二:一条线对应两个泵,一针筒点完,另一针筒无缝跟进工作,点膜划线无需停止,效率高。

优点:划线点膜速度快,效率提高30-40%

缺点:由于泵间差异,造成同一条线在不同泵工作时的喷量有细微差异。

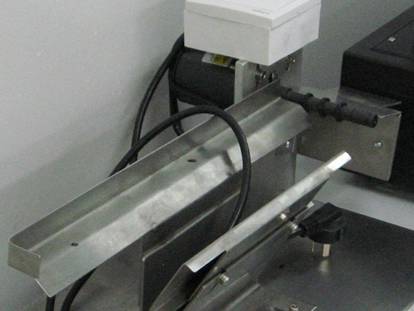

辅助收料装置:


该装置能将划线(点膜)好的片材翻面朝下,划线好的一摞片材的状态是最先划线(点膜)的片材在最上面,此装置无需收料人员,相对于最初工艺可以节省一个操作人员。
